ANSYS 열유동 해석 예시

ANSYS는 다양한 전공 및 산업 분야에서의 해석 솔루션 도출에 활용될 수 있다.

특히, 해석 툴 (Tool)을 효과적으로 사용하면 눈으로 보기 힘들거나 높은 비용을 들여서 제작하기 전에 물리적인 경향성을 파악함에 있어서 시간절감, 비용절감이 가능하다. 이론이나 실험에 대한 검증에도 활용할 수 있다.



ANSYS 해석은 대상체의 스케치나 모델링부터 시작한다.

주의할 점은 대상체를 세밀하게 모두 표현하는 모델링을 한다고 무조건 높은 정확도를 보이지 않는다는 점이다.

해석이 필요한 부분에 대해서는 형상을 남겨두되, 불필요한 부분에 대해서는 형상을 간단하게 만드는 과정이 정확하고 효율적인 해석의 핵심이다.

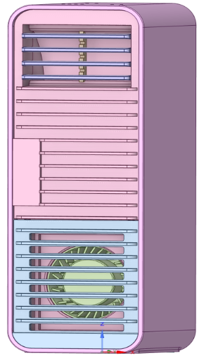

해석 대상

열유동 해석의 경우 격자를 적절하게 만들어주는 과정 (Ansys mesh generation)이 매우 중요하다. 수치해석 과정이 모델링, 격자 생성, Solving으로 크게 구분된다면, 가장 시간과 노력이 많이 요구되는 과정이 Mesh quality를 확보하는 과정이다. Ansys에서는 Orthogonal quality와 Skewness를 이용하여 격자의 적절성과 우수성을 판단한다.



격자까지 생성한 후에는 해석을 수행한다. Equation, Method, Initialization 선정 과정을 거쳐야하며, 해석 대상과 경험에 따라 적절한 선정과정이 이루어지면 목표 수준의 Residual을 달성하며 수렴된 결과를 얻을 수 있다. Fan, blower, pump 등과 같은 회전 운동체나 Turbo machinery에 대한 해석도 가능하다.

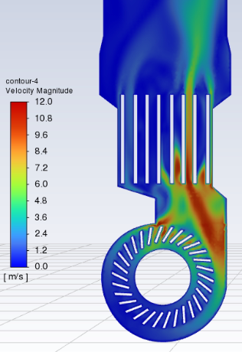

Post processing의 다양한 기능을 활용하여 속도, 온도장 분석을 수행하고 제품의 성능개선 방향을 검토할 수 있다.
